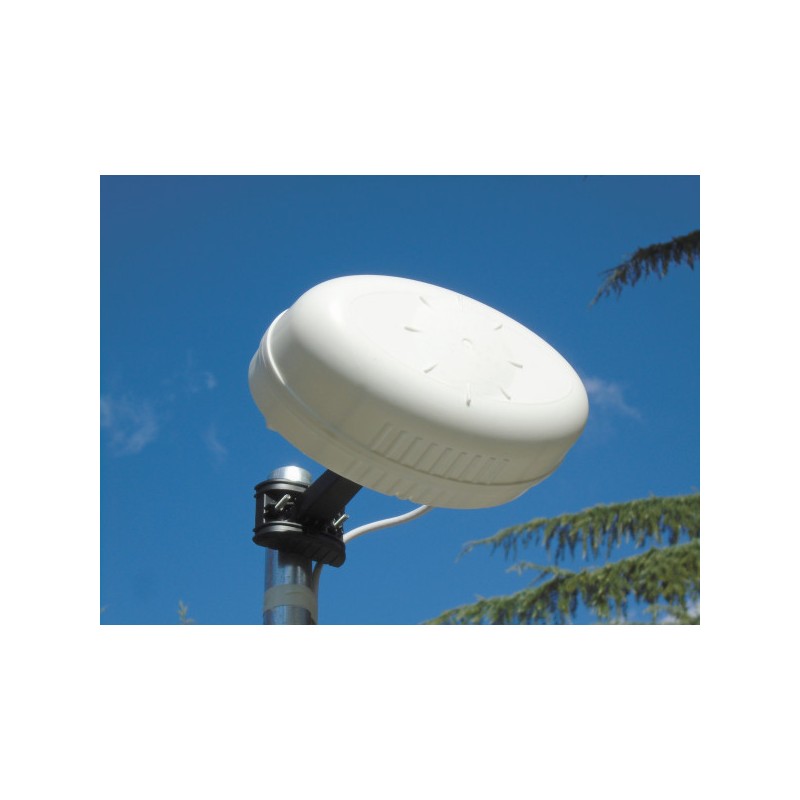

Κεραία Magic Panel amplifier antenna

Magic Panel amplifier antenna

Περιγραφή :

Αυτή είναι μια πραγματική κεραία πάνελ διότι δεν έχει μόνο το επίπεδο σχήμα των κεραιών πάνελ,

αλλά έχει και αρκετό βάθος. Δεν περιορίζεται εσωτερικά μόνο σε ένα απλό δίπολο .

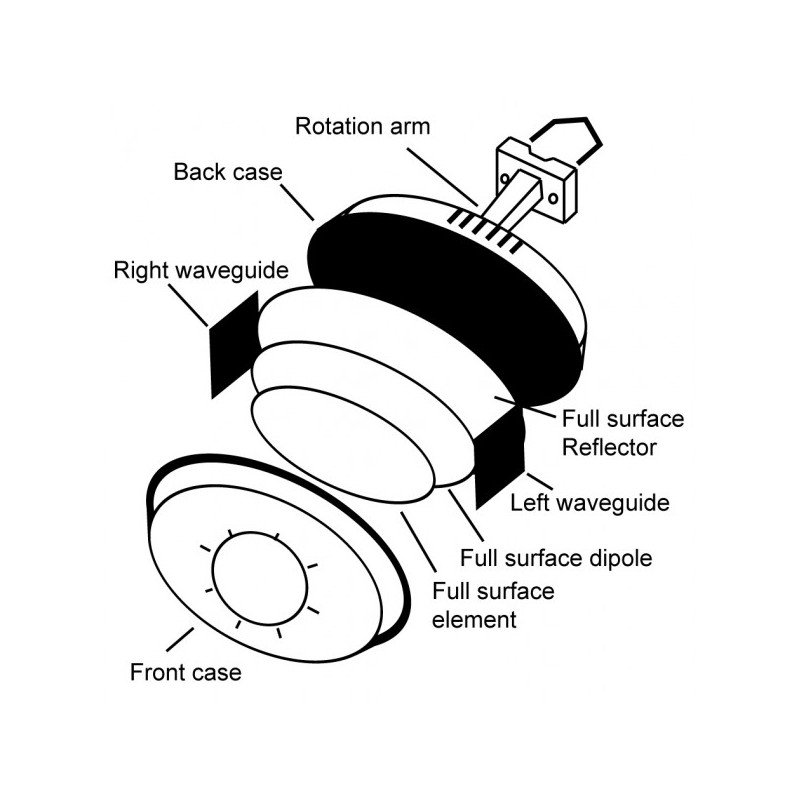

Αποτελείται :

> Από ένα πολύ καλό ενισχυτή ( βρίσκεται στο πίσω μέρος της κεραίας, πίσω από το βύσμα F).

> Aπό ένα επίπεδο ανακλαστήρα.

> Ένα επίπεδο μονόπολο τροφοδοτούμενο από την άκρη.

> Ένα επίπεδο στοιχείο ( κατευθυντήρας ).

> Δύο επίπεδους κυματοδηγούς, αριστερά και δεξιά..

Όλες αυτές οι επίπεδες επιφάνειες αποδίδουν καλύτερα με τον ίδιο αριθμό στοιχείων

σε σχέση μιας κεραίας με τα κλασικά στοιχεία ( σωληνάκια).

Αυτά τα στοιχεία ( επιφάνειες ) δημιουργούν ένα αρκετά στενό λοβό λήψης ο οποίος δίνει

ικανοποιητική απολαβή και λήψη μόνο από εμπρός.

Χαρακτηριστικά :

Κεραία TV : UHF με ενισχυτή.

Κανάλια : 21 - 48. ( σύμφωνα με το πρότυπο για 5G)

Απολαβή : UHF 8 dBi η κεραία + 34 dB ο ενισχυτής.

Στήριξη : Με μπράτσο 14 εκ για στήριξη σε τοίχο ή ιστό.

Περιστροφή : Σχεδόν 360 μοίρες.

Στεγανότητα : Πλήρως καλυμμένη.

Βύσμα : F με στεγανό κάλυμμα.

Διαστάσεις : Μήκος 24 εκ ( με το μπράτσο ).

Πλάτος 24 εκ.

Ύψος 14 εκ.
